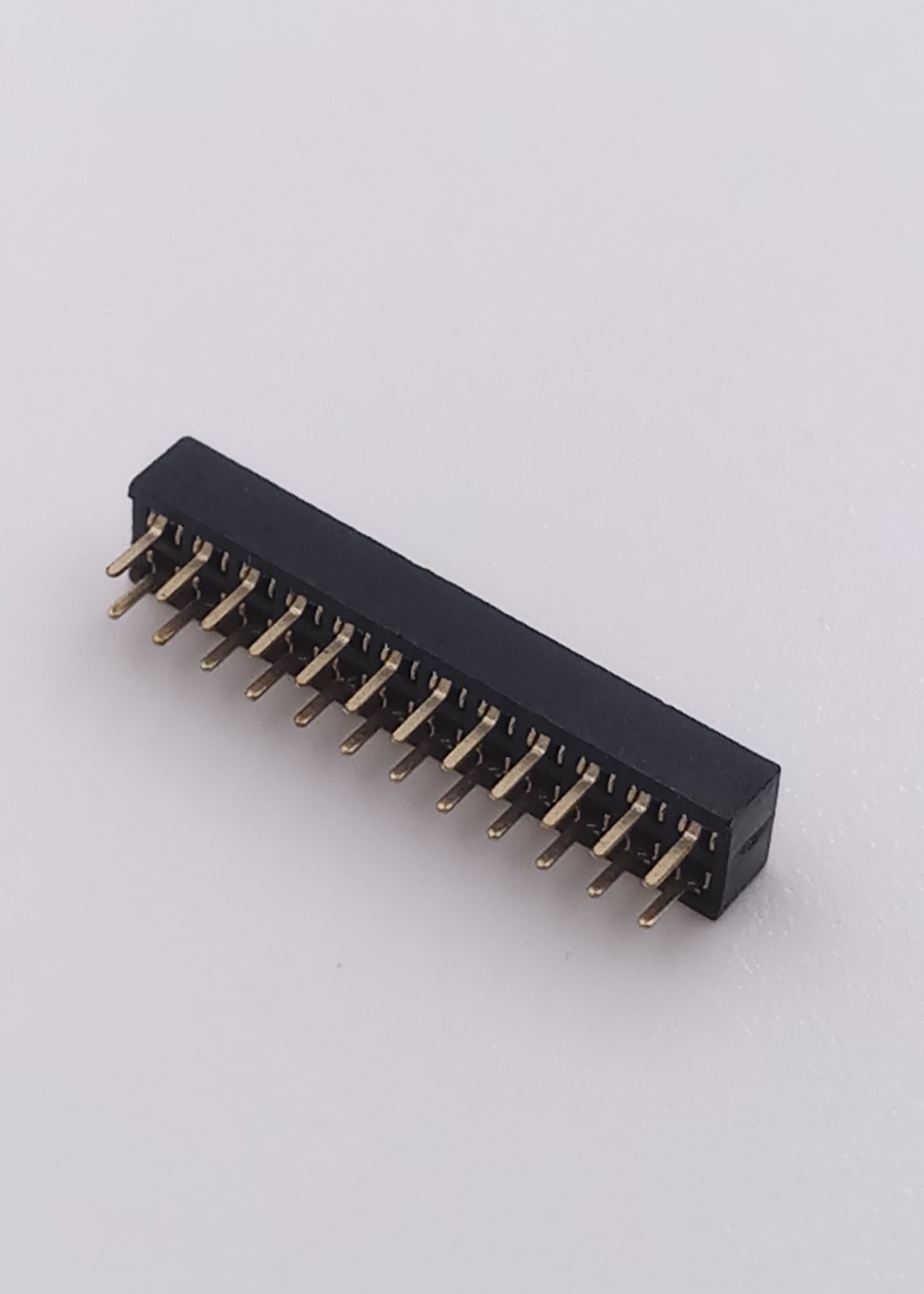

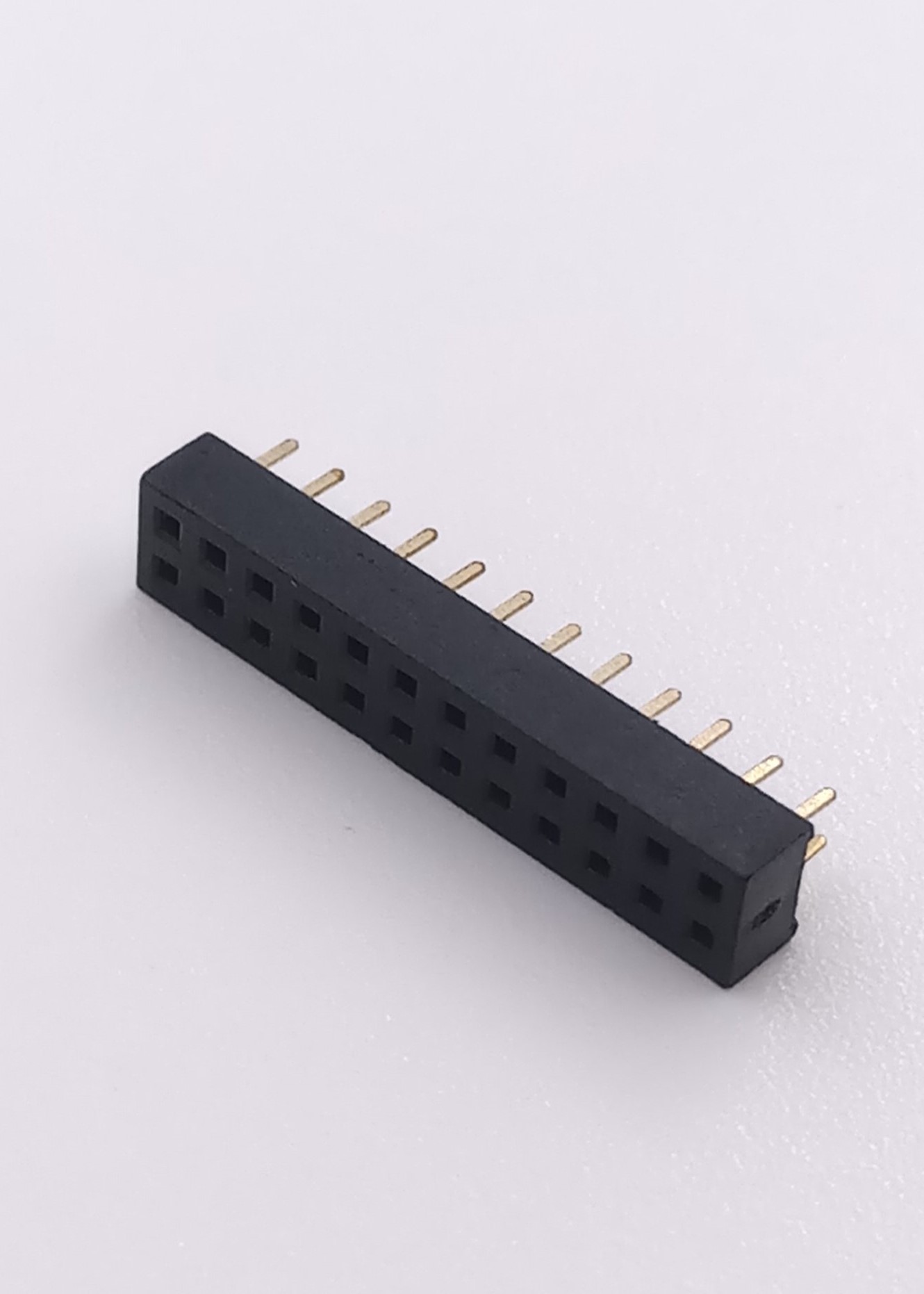

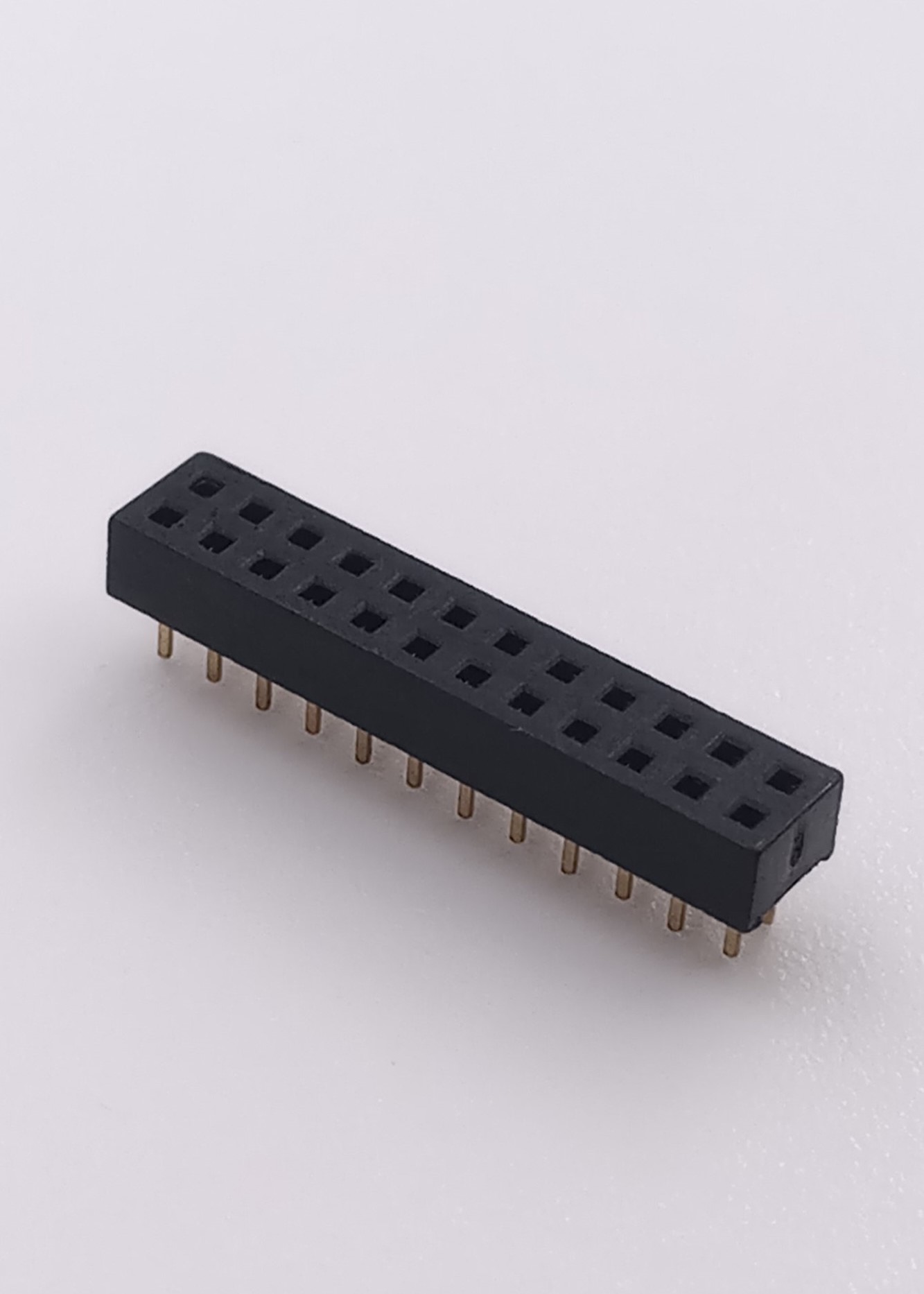

Supporto diritto del PWB della IMMERSIONE placcato oro femminile del connettore 2X12P dell'intestazione del passo 1.27mm

Nome di prodotti: Lanci il supporto diritto del PWB della IMMERSIONE placcato oro femminile del connettore 2X12P dell'intestazione di 1.27mm

Prodotti Descrption:

questo connettore femminile dell'intestazione è con il passo 1.27mm, fila doppia con 24 numeri di perno. con un'altezza specificata della plastica che può permettersi i 1,0 AMP della trasmissione corrente. Abbina solitamente con uno stesso numero di perno e del passo dell'intestazione di Pin in modo da formarsi come bordo per imbarcarsi sul collegamento, o abbina con i haress di un cavo che si formano come cavo al collegamento del bordo;

Il suo passo, numero di perno, montante il tipo, altezza può essere personalizzato secondo l'applicazione del cliente, come:

Il passo può essere facoltativo come 1.27mm, 2.0mm, 2.54mm, ecc;

E può essere singola fila, fila doppia o fila tripla.

Il tipo del montaggio può essere personalizzato per essere SMT (entrata verticale o laterale), la IMMERSIONE in tutto il PWB (entrata vertial o laterale).

Applicazione comune:

produciamo e rifornimento nel volumn di Hugh per elettronica di consumo della categoria del consumatore, della telecomunicazione, del controllo industriale, dei metri, di medico, aviazione e militari.

Materiale
Oggetti	Materiale	Placcaggio
Contatto	Ottone	Oro
Isolante	UL94V-0 PA6T + 30%GT	N/A



Specificazione
Descrizione	Valore
Tipo	Bordo per imbarcarsi su connettore
Genere	Incavo femminile
Struttura	Straigh
Tipo del montaggio	IMMERSIONE attraverso il PWB
Corrente valutata	1,0 amp per contatto
Tensione valutata	min di CA 500V.
Resistenza di contatto	< 20m="" ohm="" per="" contact="">
Resistenza di isolamento	> ohm di 1000m
Tensione di resistenza	500V DC/AC
Operazione di temperatura	-45 ° di C a +105 C°
Elaborazione della temperatura (di saldatura)	230C°per30~60secondi, (260C° per 5 secondi)



Disegni:



Funzione: Fornisce un collegamento della corrente elettrica fra il bordo per imbarcare o imbarcare ai cavi.
